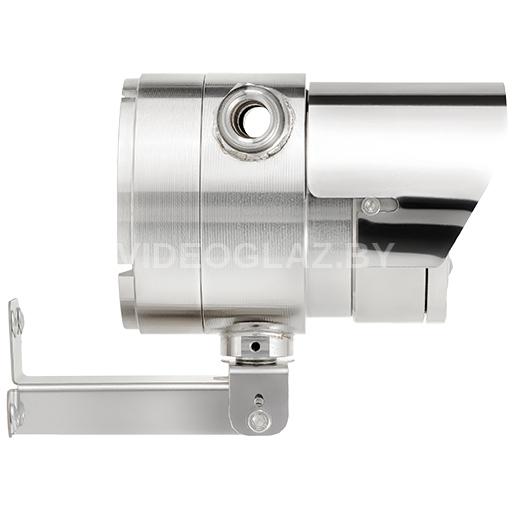

Описание Эридан ИПП-07еа-RS-330-1-Н ("Гелиос - 3 ИК" RS-Н) (нержавеющая сталь)
Эридан ИПП-07еа-RS-330-1 ("Гелиос - 3 ИК" RS) - извещатель пламени пожарный взрывозащищенный Modbus RTU. Корпус из нержавеющей стали.
ИПП-07еа-RS-330 «Гелиос - 3 ИК» RS Извещатель пламени пожарный взрывозащищенный многодиапазонный
Предназначен для обнаружения загорания различных веществ по наличию электромагнитного излучения пламени в ИК диапазоне и выдачи в шлейф пожарной сигнализации тревожного сообщения.
Извещатель пламени взрывозащищенный многодиапазонный предназначен для выдачи аварийной сигнализации на приборы приемно-контрольные пожарные при обнаружении в поле зрения извещателя возгорания материалов, сопровождающихся появлением открытого пламени. Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах других производств
ВНИМАНИЕ! Все извещатели производства АО «Эридан» соответствуют действующим стандартам, правилам, нормам и другим НТД. Согласно обязательным требованиям ГОСТ Р 53325-2012* все извещатели пожарные (ИП) токопотребляющие после срабатывания и выдачи тревожного извещения, должны переходить в дежурный режим ТОЛЬКО после снятия питания либо по команде от ППКП.
Отличительные особенности:
- наличие программы конфигурации
- постоянное самотестирование встроенным источником тестового излучения
- возможность работы в жестких климатических условиях от -60°С до +55°С
- возможность точной настройки извещателя непосредственно на объекте
- извещатель поддерживает работу по протоколу Modbus RTU
- наличие двух реле ("сухие контакты"), подключение в шлейф ПС, как на размыкание цепи, так и на замыкание
- автоматический подогрев оптики
- возможность проверки извещателя во взрывоопасной зоне без демонтажа, для этого используйте взрывозащищенный тестовый фонарь
Конструкция:
- неокисляющиеся пружинные клеммы WAGO
- выпускается в корпусе из алюминиевого сплава или нержавеющей стали

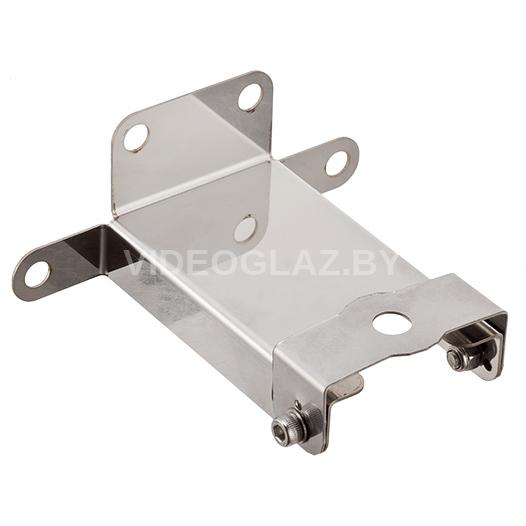

- кронштейн и козырек в комплекте
- увеличенное пространство для коммутации
Ключевые характеристики:
- высокая пылевлагонепроницаемость IP66 и IР67
- угол обзора 90°
- дальность обнаружения тестовых очагов ТП-5, ТП-6 не менее 25 метров
- работа при фоновом освещении 6500 лк
- контролирует в трех диапазонах инфракрасного (ИК) излучения
- содержит двухцветный (зеленый/красный) светодиодный индикатор режимов работы
![](/upload/manuals/Eridan/logo_igs.png) |
Извещатель "Гелиос - 3 ИК" внесен в номенклатурный Справочник МТР ПАО «Газпром» и имеет сертификат Интергазсерт. Коды МТР Газпром для продукции АО Эридан |
Варианты кабельных вводов (приобретается отдельно):
Внешний вид
Обозначение
Расшифровка
![](/upload/manuals/Eridan/CT1.2.jpg) ![](/upload/manuals/Eridan/sht1_2_n_3_sayt_fon_(1).jpg) |
ШТ1/2"/ ШТ1/2"-Н |
Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
![](/upload/manuals/Eridan/CT3.4.jpg) ![](/upload/manuals/Eridan/sht3_4_n_3_say_fon_2.jpg) |
ШТ3/4"/ ШТ3/4"-Н |
Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
![](/upload/manuals/Eridan/CT1.jpg) ![](/upload/manuals/Eridan/sht1_n_3_sayt_fon_2.jpg) |
ШТ1"/ ШТ1"-Н |
Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
![](/upload/manuals/Eridan/CT20.jpg) ![](/upload/manuals/Eridan/sht20_n_3_sayt_fon_2.jpg) |
ШТ20/ ШТ20-Н |
Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
![](/upload/manuals/Eridan/CT25.jpg) ![](/upload/manuals/Eridan/sht25_n_3_sayt_fon_2.jpg) |
ШТ25/ ШТ25-Н |
Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
![](/upload/manuals/Eridan/KVB12.jpg) ![](/upload/manuals/Eridan/kvb12_n_2_sayt_fon.jpg) |
КВБ12/ КВБ12-Н |
Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
![](/upload/manuals/Eridan/KVB17.jpg) ![](/upload/manuals/Eridan/kvb17_n_2_sayt_fon_2.jpg) |
КВБ17/ КВБ17-Н |
Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
![](/upload/manuals/Eridan/KVBU14.jpg) ![](/upload/manuals/Eridan/kvbu14_n_2_sayt_fon_2.jpg) |
КВБУ14/ КВБУ14-Н |
Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
![](/upload/manuals/Eridan/KVBU18.jpg) ![](/upload/manuals/Eridan/kvbu18_n_2_sayt_fon_2.jpg) |
КВБУ18/ КВБУ18-Н |
Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
![](/upload/manuals/Eridan/KVBU22.jpg) ![](/upload/manuals/Eridan/kvbu22_n_2_sayt_fon_2.jpg) |
КВБУ22/ КВБУ22-Н |
Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
![](/upload/manuals/Eridan/kvbm20_2_sayt_fon.jpg) ![](/upload/manuals/Eridan/kvbm20_n_2_sayt_fon_2.jpg) |
КВБМ20/ КВБМ20-Н |
Новинка! Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-18 мм., с любым типом брони в металлорукаве с условным проходом D=20 мм., из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
![](/upload/manuals/Eridan/kvbm25_2_sayt_fon.jpg) ![](/upload/manuals/Eridan/kvbm25_n_2_sayt_fon_2.jpg) |
КВБМ25/ КВБМ25-Н |
Новинка! Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10- 22 мм., с любым типом брони в металлорукаве с условным проходом D=25 мм., из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
![](/upload/manuals/Eridan/KVM15.jpg) ![](/upload/manuals/Eridan/kvm15_n_2_sayt_fon_2.jpg) |
КВМ15/ КВМ15-Н |
Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
![](/upload/manuals/Eridan/KVM20.jpg) ![](/upload/manuals/Eridan/kvm20_n_2_sayt_fon_3.jpg) |
КВМ20/ КВМ20-Н |
Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
![](/upload/manuals/Eridan/KVM20.jpg) ![](/upload/manuals/Eridan/kvm25_n_2_sayt_fon_2.jpg) |
КВМ25/ КВМ25-Н |
Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
![](/upload/manuals/Eridan/KVO10.jpg) ![](/upload/manuals/Eridan/kvo10_n_2_sayt_fon_2.jpg) |
КВО10/ КВО10-Н |
Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
![](/upload/manuals/Eridan/KVO14.jpg) ![](/upload/manuals/Eridan/kvo14_n_2_sayt_fon_2.jpg) |
КВО14/ КВО14-Н |
Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
![](/upload/manuals/Eridan/ZG.jpg) ![](/upload/manuals/Eridan/zg_n_2_sayt_fon_3.jpg) |
ЗГ/ ЗГ-Н |
Оконечная заглушка из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
![](/upload/manuals/Eridan/OE.jpg) ![](/upload/manuals/Eridan/oe_n_2_sayt_fon_2.jpg) |
ОЭ**/ ОЭ-Н |
Оконечный элемент (ОЭ)* из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
*Оконечный элемент - (ОЭ) не является отдельным устройством, а входит в один из вариантов комплектации для извещателей пожарных взрывозащищенных ИП103-2/1-ТР, ИП101-07е, и серии ИП101-07 и предназначен для постоянного контроля исправности шлейфа сигнализации (устанавливается в последний извещатель шлейфа).
**в соответствии с п.13.15.20 СП 5.13130.2009:
При отсутствии визуального контроля наличия питания на пожарных извещателях, включенных в радиальный шлейф пожарной сигнализации, в конце шлейфа рекомендуется предусматривать устройство, обеспечивающее визуальный контроль его состояния (например, устройство с проблесковым сигналом)
Светодиод, расположенный на оконечном элементе, сигнализирует о исправности шлейфа. Работает в мигающем режиме.
Электрические характеристики ОЭ:
- напряжение в шлейфе, В, 8-28
- максимальный ток потребления, мкА, 50
Технические характеристики Эридан ИПП-07еа-RS-330-1-Н ("Гелиос - 3 ИК" RS-Н) (нержавеющая сталь)
маркировка взрывозащиты |
РВ Ex db I Mb 1Ex db IIC T6 Gb Ex tb IIIС Т850C Db |
напряжение питания, В |
10,8-28 |
ток, потребляемый извещателем, не более, мА |
в дежурном режиме: 20 |
в режиме срабатывания: 30 |
во всех режимах при опросе: 50 |
при включенном подогреве: 200 |
условия эксплуатации, °С |
с подогревом: от -60 до +55 |
без подогрева: от -40 до +55 |
cтепень защиты оболочки |
IP66 и IP67 |
угол обзора извещателя составляет не менее, ° |
90° |
дальность обнаружения тестовых очагов ТП-5, ТП-6, м, не менее |
25 |
Время срабатывания, не более, с |
5 или 10 |
габаритные размеры (с козырьком, без кронштейна и кабельных вводов), не более, мм |
146 х 105 х 110 |
масса, не более, кг |
1,6 |
срок службы, не менее, лет |
10 |
гарантийный срок, лет |
5 |
Чувствительность извещателя «Гелиос - 3 ИК» RS
Изменение расстояния, при котором обеспечивается устойчивое срабатывание от воздействия излучения при изменении направления оптической оси в телесном угле α к направлению на источник излучения |
0° |
±15° |
±30° |
±45° |
100% |
96% |
86% |
71% |
