Описание Тахион УЗЛ-И2-5/5-12/5

Устройство защиты интерфейсов с подачей питания УЗЛ-И2-5/5-12/5 с двумя каналами предназначено для защиты от импульсных перенапряжений (грозовых, электростатических разрядов и др.) оборудования промышленной автоматизации, диспетчеризации, систем безопасности, использующих 2х проводные линии интерфейса RS-485, RS-422, M-bus, CAN и их разновидностей, в пределах 2-3 зон молниезащиты (в соответствии с МЭК 61312-1). Устройство обеспечивает защиту интерфейса и передачу питания 5 В DC по каналу А1 В1 и 12 В DC по каналу А2 В2 по сигнальным парам с величиной тока до 5 А.

Защищаемое оборудование: контроллеры систем сигнализации и автоматизации, исполнительные устройства, системы телеметрии и учёта и т.д.

УЗЛ-И2-5/5-12/5 по техническим и эксплуатационным характеристикам удовлетворяют требованиям ГОСТ IEC 61643-21, ГОСТ IEC 61000-4-5. Степень защиты IP20 в соответствии с ГОСТ 14254. Конструктивно выполнено в пластмассовом корпусе с креплением на 35мм DIN-рейку. Выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

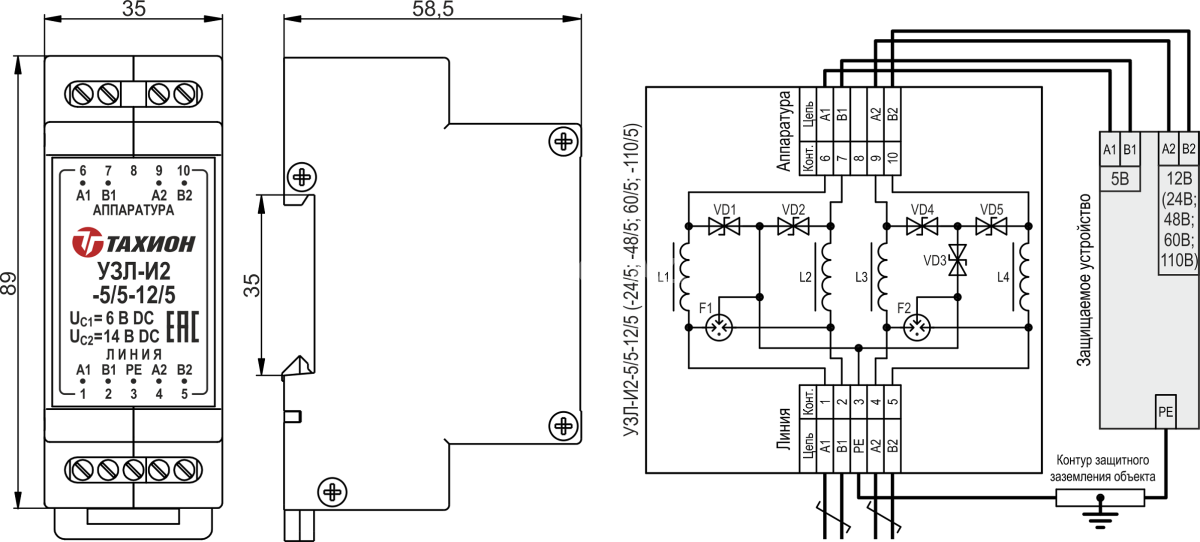

Габаритные и установочные размеры. Схема подключения:



Технические характеристики Тахион УЗЛ-И2-5/5-12/5

№ п/п Характеристика Канал А1 В1 Канал А2 В2
1 Номинальное рабочее напряжение UN 5 B 12 B
2 Макс. длительное рабочее напряжение UС 6 B 14 В
3 Номинальный рабочий ток IN 5 А
4 С2 Номинальный ток разряда (8/20 мкс) In 2 кА
5 Максимальный ток разряда (8/20 мкс) IMAX 10 кА
6 С2 Уровень напряжения защиты UP при In 15 B 28 В
7 Максимальная имп. мощность рассеивания TVS-диодами Pppm 1500 Вт
8 Время срабатывания tA, не более 10нс/100нс
9 Вносимая в цепь индуктивность, не более 10 мкГн
10 Скорость передачи данных, не более 1 Мбит / сек
11 Сечение подключаемых проводов, не более 2,5 мм2
12 Диапазон рабочих температур – 55°С … +85°С
13 Габаритные размеры 89 х 58 х 35 мм
14 Вес в упаковке 90 г
15 Категория испытаний по МЭК 61643-21 А2, В2, С1, С2, С3, D1
