СКАТ Автоматический Выключатель 4,5кА 2П х-ка С 32А 240/415В TEPLOCOM (8413)

Описание СКАТ Автоматический Выключатель 4,5кА 2П х-ка С 32А 240/415В TEPLOCOM (8413)

Автоматический выключатель TEPLOCOM АВ43-2П С32 240/415В

Автоматический выключатель серии TEPLOCOM 4,5кА 2П х-ка С 32А 240/415В предназначен для защиты электрических цепей от перегрузки и токов короткого замыкания, проведения тока в нормальном режиме и оперативных включений и отключений указанных цепей. Применяется во вводно-распределительных щитах жилых и административных зданий, а также в промышленности. Номинальный ток - 32 А. Характеристика срабатывания С. Отключающая способность - 4.5 кА. 2-полюсный. Номинальное напряжение – 240/415В. Тип монтажа – на DIN рейку. Гарантия 5 лет

Автоматический выключатель серии TEPLOCOM АВ43-2П представляет собой двухполюсный автомат типа C (4,5кА). Для ручного отключения устройства имеется рычаг, который находится на передней части автомата. Так же происходит автоматическое отключение устройства, когда напряжение превышает свое номинальное значение в 5-10 раз. Стоит отметить, что TEPLOCOM АВ43-2П выполнен из качественных материалов, поэтому перепады температур не оказывают влияние на работу устройства, кроме этого, обеспечивают защиту от механического повреждения. Ударопрочный корпус из специального пластика с 6 металлическими заклепками. Безопасные клеммы исключают попадание кабелей в заклеммное пространство. Номинальный ток у такой модели может быть от 0,5 А до 63 А. Монтаж изделия производится на DIN-рейку.

Автоматический выключатель защищает проводку от короткого замыкания и перегрузки внутри электросети. Отсутствие такого выключателя часто приводит к плачевным последствиям: ток в аварийной ситуации плавит кабельную изоляцию, из-за чего возгорается проводка и повышается риск возникновения пожара. Поэтому каждый аварийный щиток должен оснащаться несколькими автоматическими выключателями.

Особенности TEPLOCOM АВ43-2П С32 240/415В

• Два типа защиты от перегрузки и короткого замыкания.
• Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.
• Повышенная стойкость к износу
• Возможность подключения дополнительных аксессуаров. Таких, как независимые расцепители, доп.контакты, сигнальные элементы и т.п.

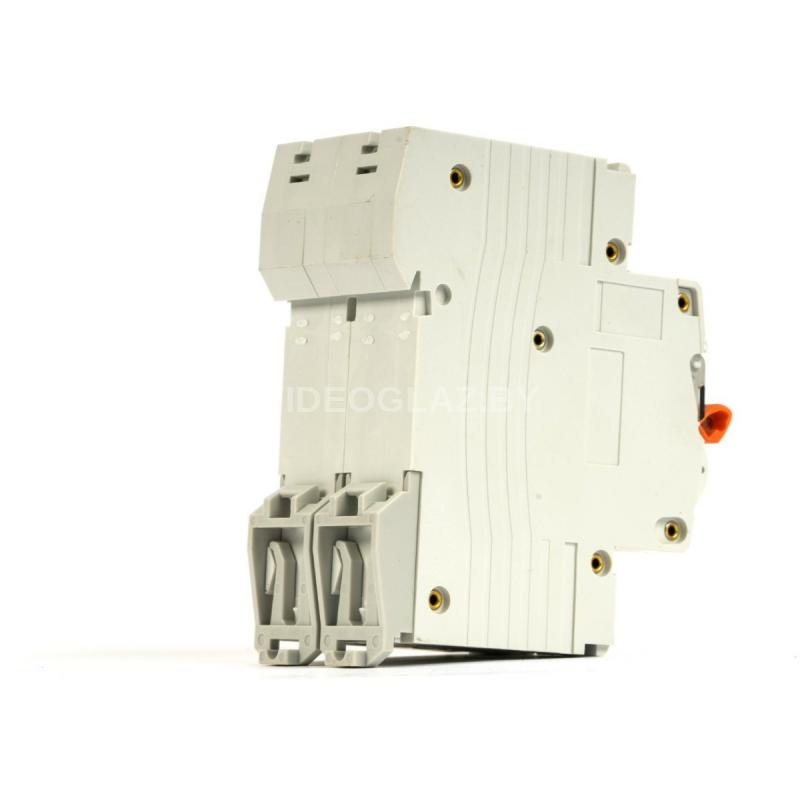

• Ударопрочный корпус из специального пластика с 6 металлическими заклепками
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
• Наличие индикатора положения контактов
• Широкая рукоятка для удобства включения/выключения автоматического выключателя.
• Глубокое неподвижное крепление, обеспечивающее прочную фиксацию на DIN-рейке
• Защелка на DIN-рейку с двойным фиксированным положением.

Зависимость коэффициента нагрузки (K ) выключателя от температуры t окружающей среды при одиночной установке и коэффициента нагрузки (K ) от N количества полюсов приведены на рисунках 1 и 2 соответственно.

Комплект поставки

1. Выключатель (типоисполнение см. на маркировке);
2. Руководство по эксплуатации - 1 шт. в упаковку.

Технические характеристики СКАТ Автоматический Выключатель 4,5кА 2П х-ка С 32А 240/415В TEPLOCOM (8413)

• Количество полюсов: 2
• Номинальный ток In (А): 32A
• Характеристика срабатывания - кривая тока: С
• Номинальное рабочее напряжение переменного тока Ue (В): 240/415
• Номинальная отключающая способность lnc (кА): 4,5
• Класс токоограничения: 3
• Частота тока (Гц): 50/60
• Тип расцепителя: Тепловой, электромагнитный
• Тип напряжения: Переменный (AC)
• Тип монтажа: На DIN-рейку
• Тип подключения: Винтовое соединение
• Сфера применения: Промышленное и бытовое
• Климатическое исполнение: УХЛ4
• Габаритные и установочные размеры (ШхВхГ), мм: 35х85х78
• Степень защиты (IP): 20
• Диапазон рабочих температур, (°C): -25...+40
• Гарантийный срок, лет: 5
