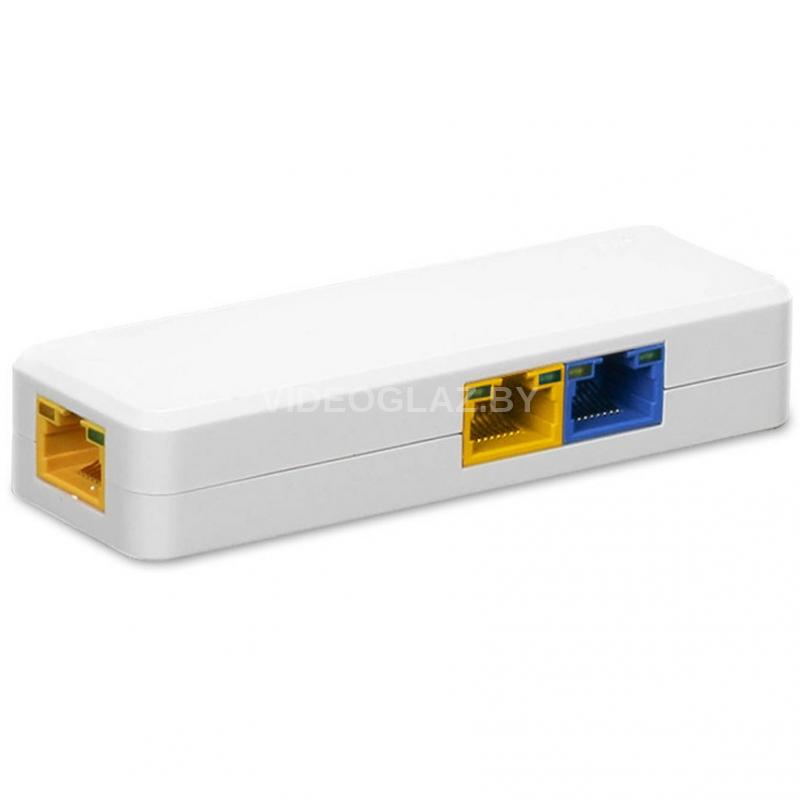

Amatek AN-PE12(7000727)

Описание Amatek AN-PE12(7000727)

PoE удлинитель на 2 выхода для передачи Ethernet и питания по стандарту PoE+ на расстоянии до 130м на скорости до 100Мбит/c и на расстоянии до 650м при каскадном включении.

AN-PE12 автоматически определение PoE устройства в соответствии со стандартом Power over Ethernet  HiPoE+ (802.3af/at/bt)

Удлинитель может получать питание по локальной сети с HiPoE+ (802.3af/at/bt) и передает данные и питание на следующие 100 м сети Ethernet. В зависимости от потребляемой мощности можно организовать до 5-х участков в одной ветви локальной сети. Таким образом, можно увеличить расстояние передачи до 650м для устройств 100 Мбит/с

При последовательном подключении каждый удлинитель использует часть мощности PoE для своей работы, также есть потери мощности на длинных соединительных кабельных линиях. Таким образом, при последовательном подключении удлинителей остаётся малый запас мощности PoE, которого часто недостаточно для питания устройств с высоким потреблением.  Удлинитель обеспечивает передачу данных по сети Ethernet, а питание удалённого устройства необходимо обеспечить по месту его установки.

Power over Ethernet (PoE):

2 выходных порта с различными стандартами PoE. Выходы для подключения различных PoE устройств: IP видеокамеры, Wi-Fi точки доступа, удлинители и т.п.). Поддерживаются устройства PoE/PoE+/HiPoE+ Выходы:  PoE1 : выход 100Мбит/c с выдачей PoE+ (30Вт,  802.3af/at) PoE2 : выход 100Мбит/c с выдачей HiPoE+ (60Вт,  802.3af/at/bt) Вход "PoE Uplink": 100Мбит/c с получением питания удлинителем по HiPoE+ (до 60Вт,  802.3af/at/bt) Суммарная мощность на выходах меньше мощности полученной по входу  "PoE Uplink"  не может превышать 56Вт WatchDog – функция контроля зависания, подключенный к удлинителю устройств с последующим их перезапуском (перезагрузкой). WatchDog работает постоянно. Внимание: Мощность подключенных r удлинителю PoE-потребителей должна быть меньше мощности, поданной на удлинитель через вход "PoE Uplink"

Коммутация:

Коммутационная способность 600 Мбит/с Метод коммутации – хранение и передача (Store and Forward) Таблица MAC адресов 2К Задержка до 16мс Скорость передачи 200Mbps Full Duplex 100 Мбит/с. Half Duplex 10Mbps или 100Mbps . Назначение контактов интерфейсов:

вход "PoE Uplink" : 1/2/4/5(+), 3/6/7/8(-), 48-55В, 60Вт выход "PoE1" : 1/2(+) 3/6(-), 52В, 30Вт выход "PoE2" : 1/2/4/5(+), 3/6/7/8(-), 53В, 60Вт Индикация: питание, линк на портах

Защита интерфейсов от статических разрядов до 8кВ, грозозащита до 6кВ Промышленные стандарты:

EC 61000-4-2 устойчивости к статическим разрядам (ESD)   IEC 61000-4-5 устойчивости к импульсным перенапряжениям Питание удлинитель получает по HiPoE+ (до 60Вт,  802.3af/at/bt) через вход "PoE Uplink"

Пластиковый корпус с размерами 102 x 34 x 20,5 мм.

Температура эксплуатации -30 ... +60°C, влажность 10-90%

Технические характеристики Amatek AN-PE12(7000727)

Тип устройства удлинитель Ethernet Сетевой интерфейс 2 выхода RJ45, Ethernet 10/100 Мбит/с Дальность передачи 130м/100 Мбит/с Стандарт PoE IEEE 802.3bt (тип 3), до 60Вт, PoE+ (IEEE 802.3at, до 30Вт), PoE (IEEE 802.3af, до 15,4Вт), WatchDog Интерфейсы PoE 1,2 (+), 4,5 (+), 3,6 (-), 7,8 (-) Коммутационная матрица  0,6 Гбит/с Таблица MAC-адресов  2К Индикация LINK/ACTIVITY, PoE Промышленные стандарты IEC 61000-4-2 устойчивости к статическим разрядам (ESD), IEC 61000-4-5 устойчивости к импульсным перенапряжениям Размеры 102 x 34 x 20,5 мм Диапазон рабочих температур - 30 ... +60 ºС Рабочая влажность от 10% до 90% RH без конденсата Питание PoE Вес 45 г
