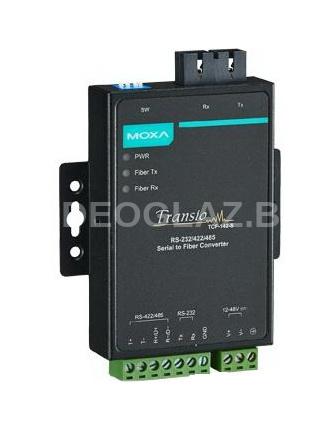

MOXA TCF-142-S-SC

Описание MOXA TCF-142-S-SC

Преобразователь MOXA TCF-142-S-SC преобразует среду передачи последовательного сигнала RS-232/422/485 в одномодовое оптоволкно. Модель оборудована комбинированным COM-портом, поддерживающим все три стандарта последовательных интерфейсов, и оптическим портом с разъемом SC для передачи данных по одномодовому оптоволокну. Адаптер относится к популярной и проверенной временем базовой серии, отвечает промышленным требованиям к безопасности, оставаясь при этом достаточно компактным для установки в труднодоступных местах.

Особенности MOXA TCF-142-S-SC:

• Полностью универсальный COM-порт снимает ограничения на подключение индустриальной периферии любого типа. Максимальная скорость увеличена до 921,6 Кбит/с. Клеммная колодка упростит подсоединение проводов.
• Многомодовые ограничения на длину сегмента снимаются. Дистанция передачи — до 40 км. Длина волны — 1310 нм, дисперсия и затухание сигнала минимальны.
• Особенностью модели является возможность построения кольцевой топологии. Передатчик одного устройства соединяется с приёмником следующего и далее по цепочке. Общая протяженность кольца может достигать 100 км.
• Запатентованная технология автоматического контроля направления передачи (ADDC) для RS-485 осуществляет арбитраж трафика и передает данные только по свободному маршруту.
• Диапазон входного напряжения: от 12 до 48 В. Устройство экономично и потребляет 140 мА при 24 В. Предусмотрена защита EFT (1 кВ), Surge (1 кВ), от короткого замыкания и неверной полярности.
• Сертификаты электромагнитной совместимости и защиты от импульсных помех (EN-55022, EN-61000, FCC) помимо прочего обеспечивают защиту от электростатических разрядов: 8кВ — по воздуху, 6 кВ — при прямом контакте.
• Компактные габариты металлического корпуса (67х100х22) делают возможным установку на стену и DIN-рейку.

Адаптер MOXA TCF-142-S-SC незаменим при развертывании гибких и масштабируемых сетей. Он способен нивелировать недостатки последовательных интерфейсов, существенно увеличить сетевой радиус, пропускную способность и помехозащищенность. Качество и надежность модели подтверждены периодом эксплуатации на отказ (MTBF), который превышает 90 лет. При этом у вас появляется возможность сэкономить на замене парка промышленного оборудования и покупке промежуточных сетевых устройств, что полностью оправдывает невысокую цену аппарата.

Технические характеристики MOXA TCF-142-S-SC

• Производитель: MOXA
• Всего последовательных портов: 1
• Количество разъемов RS-232/422/485: 1
• Тип коннектора: Клеммная колодка
• Требования к температуре при работе: 0 ... 60 °С

  Реализация корпуса

• Внешний вид и материал: Алюминий
• Монтаж: На стену, На DIN-рейку

  Порты ввода-вывода

• Всего последовательных портов: 1
• Количество разъемов RS-232/422/485: 1
• Скорость RS-232/422/485 (максимум): 921600 Бит/с
• Тип коннектора: Клеммная колодка

  Сетевые порты

• Количество разъёмов под оптику: 1хSC, Одномодовый

  Технологии и функции

• Поддерживаемые функции: Поддержка кольцевой топологии, Автоматический контроль за направлением передачи данных (ADDC®), Автоматическое определение скорости передачи

  Способы оповещения и настройки

• Индикация: Индикатор питания, Индикаторы отправки данных, Индикаторы приема данных

  Электропитание

• Требования по напряжению DC: 12 ... 48 В
• Потребляемый ток: 140 мА (при 12 V)
• Входная защита питания: Предохранитель, От смены полярности, От короткого замыкания

  Требования к условиям использования

• Требования к температуре при работе: 0 ... 60 °С
• Требования к влажности: 5 ... 95 %
• Время наработки на отказ: 780480 ч

  Требования к условиям хранения

• Требования к температуре хранения: -40 ... 75 °С

  Размеры

• Ширина: 67 мм
• Высота: 100 мм
• Глубина: 22 мм

  Сертификация и поддерживаемые стандарты

• Наличие сертификатов: CE, WEEE, FCC
• Стандарты безопасности: UL 60950-1
• Стандарты ЭМС: EN 55024, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 55032
• Стандарты по электромагнитным помехам: FCC Part 15 Subpart B Class B, CISPR 32
