Штиль ST1106L

Код: 1267485
Розн. цена: 7298 бел. руб.
Официальная
гарантия
Бесплатная доставка
от 1000 руб.
Товар
сертифицирован
в 1 клик
Описание

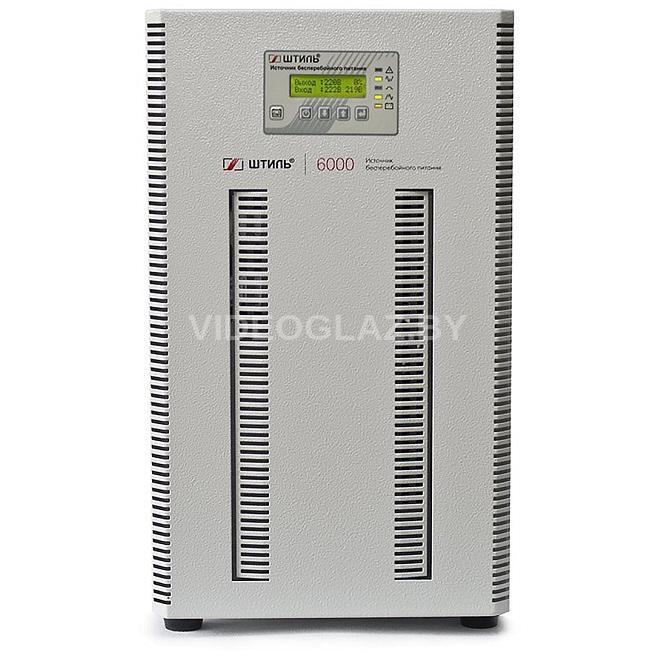

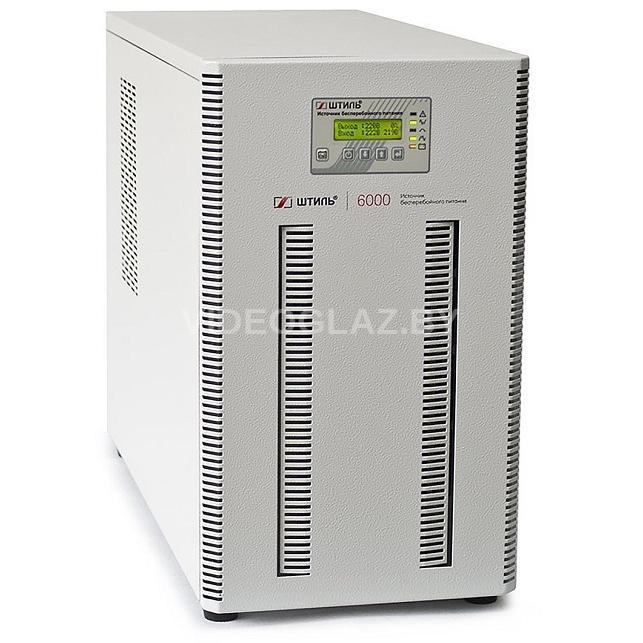

Описание Штиль ST1106L

Онлайн ИБП Штиль ST 1106 L предназначен для организации бесперебойной работы и индивидуальной/групповой защиты от перепадов напряжения однофазной нагрузки бытового или коммерческого применения суммарной мощностью 6 кВА /5,4 кВт, например:

  • газовых и водонагревательных котлов, циркуляционных насосов и другого отопительного оборудования;
  • аудиооборудования и видеотехники;
  • серверов, серверных стоек и небольших ЦОД;
  • компьютерных залов и сетевого оборудования;
  • охранной и аварийной сигнализация, систем пожаротушения и видеонаблюдения. Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель ST1106L отлично функционирует в связке с дизельгенераторными установками. ST1106L – это источник бесперебойного питания топологии онлайн с высокочастотным двойным преобразованием энергии, благодаря которому устройство позволяет:
  • стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода в автономный режим;
  • моментально и безразрывно переключать питание нагрузки на АКБ при пропадании сетевого напряжения;

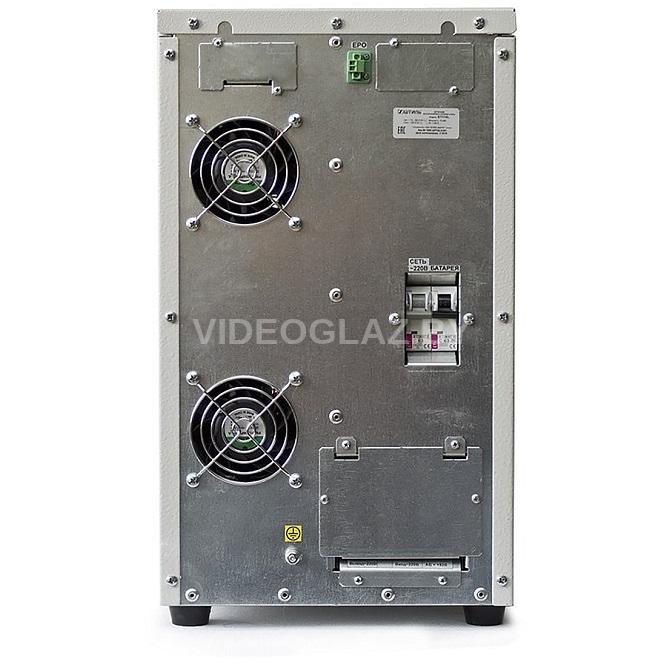

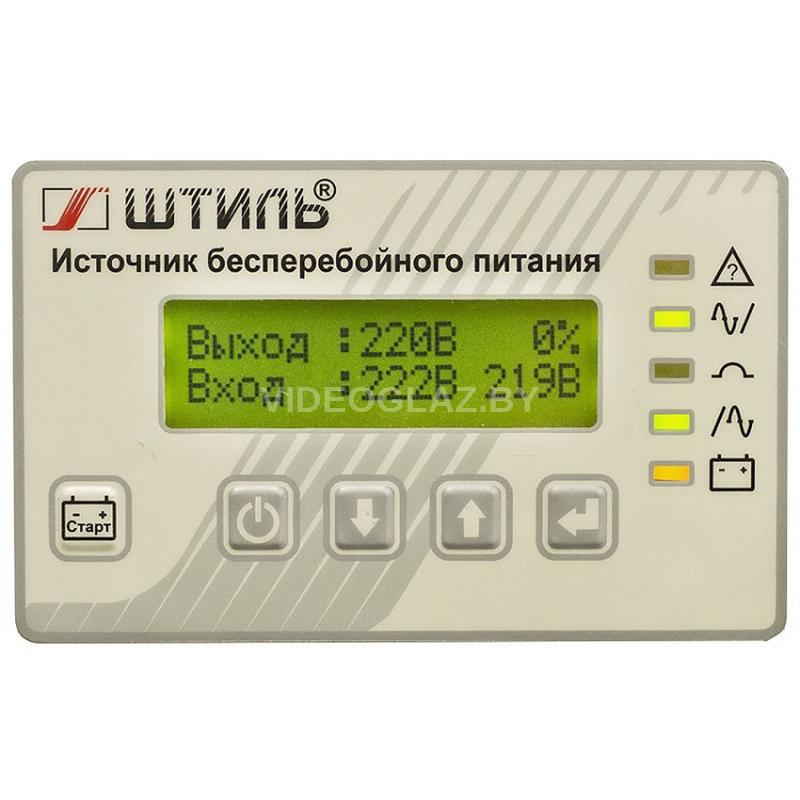

  • питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%). Устройство охлаждается с помощью двух малошумных вентиляторов с адаптивным режимом работы. Установка и подключение ИБП имеет напольное исполнение (tower). Его можно установить на любой ровной горизонтальной поверхности. Для подключения нагрузки и обеспечения электропитания используются клеммные колодки, которые располагаются в закрытом отсеке на задней панели устройства. Автономная работа Для обеспечения автономной работы нагрузки ST1106L имеет встроенное зарядное устройство (ток 4 А) и разъем для подключения внешних батарей. Рекомендуемое максимальное значение ёмкости внешних батарей составляет 80 Ач, что обеспечит автономную работу в течение 2 часов при 100% нагрузке. Установка АКБ осуществляется в специальные батарейные модули или стеллажи. Панель управления Контроль и настройка основных рабочих параметров ИБП выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов: «Состояние» – оповещает о режиме работы устройства; «Сеть» – оповещает о состоянии сети; «Байпас» – оповещает о переходе на байпас/ЭКО-режим; «Инвертор» – оповещает о работе инвертора; «Батарея» – показывает состояние батарей. Информация на ЖК-дисплее:
  • значение входного и выходного напряжения;
  • процент загрузки ИБП;
  • значение напряжения батарей и их состояние;
  • активная и полная мощность нагрузки;
  • аварии с указанием их причин. Защита ST1106L имеет встроенную систему защиты от:
  • перегрузки и короткого замыкания;
  • внутреннего перегрева;
  • высокочастотных сетевых помех и импульсных перенапряжений;
  • переходных процессов при коммутации и нелинейных искажений;
  • «глубокого» разряда батарей.
  • Поддерживается автоматический перезапуск ИБП после устранения причины аварии. Встроенный электронный байпас предназначен для автоматического и бесперебойного переключения электропитания нагрузки на сеть при выходе ИБП из строя или его перегрузке. Средства мониторинга ST1106L имеет функционал, позволяющий выполнять локальный/удаленный мониторинг работы. На задней панели устройства предусмотрено два слота для установки плат мониторинга со следующими интерфейсами:
  • RS-232 (протокол Megatec);
  • RS-485 (протоколы Modbus RTU/Штиль);
  • USB и mini-USB;
  • Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
  • «сухие» контакты. Контроль и отслеживание работы источника питания с установленной платой можно выполнять через веб-браузер или специальное ПО Shtyl Device Manager (SDM). Платы расширения не входят в комплект поставки, они приобретаются отдельно. Комплектация:
    1. ИБП переменного тока ST1106L - 1 шт.
    2. Руководство по эксплуатации - 1 шт.
    3. Упаковка - 1 шт.
    4. Гарантийный талон - 1 шт.

    Технические характеристики Штиль ST1106L

      Общие
    • Полная мощность, кВА: 6
    • Активная мощность, кВт: 5,4
    • Форм-фактор: напольный
    • Топология: on-line (с двойным преобразованием)
    • Режимы работы: on-line, автономный, ECO
    • Страна производитель: Россия Входные характеристики
    • Тип входной сети: однофазная трехпроводная (L, N, PE)
    • Совместимость с генератором: да
    • Номинальное входное напряжение, В: 220
    • Рабочий диапазон входного напряжения, В: 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
    • Предельный диапазон входного напряжения, В: 90-295
    • Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, %: +5, +10, +15, +20, +25 (значение по умолчанию: +20)
    • Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, %: -5, -10, -15, -20, -25 (значение по умолчанию: -20)
    • Номинальная входная частота, Гц: 50
    • Допустимый диапазон входной частоты, Гц: 43-57
    • Входной коэффициент мощности: 0,99
    • Максимальный входной ток, А: 38
    • Плавный пуск: да Выходные характеристики
    • Тип выходного напряжения: однофазное
    • Номинальное выходное напряжение, В: 220
    • Диапазон настройки выходного напряжения, В: 220-240
    • Точность стабилизации выходного напряжения, %: ±2
    • Форма выходного напряжения: чистая синусоида
    • Выходной коэффициент мощности: 0,9
    • Номинальная выходная частота, Гц: при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50/60
    • Точность стабилизации выходной частоты, %: ±0,1
    • Максимальный выходной ток, А: 27
    • Коэффициент нелинейных искажений выходного напряжения, %: <2 при линейной нагрузке, <4 при нелинейной нагрузке
    • Крест-фактор: 3:1
    • Перегрузочная способность (при работе в режиме on-line или от батарей): 105-130% – в течение 600 с, 130-150% – в течение 60 с, более 150% – в течение 1 с (с последующим переключением на байпас)
    • КПД в режиме on-line, %: 95
    • КПД при работе через байпас или в режиме ECO, %: 99
    • КПД в автономном режиме, %: 94
    • Время переключения в автономный режим из режима on-line, мс: 0
    • Время переключения в автономный режим из режима ECO, мс: 5 Аккумуляторные батареи (АБ)
    • Наличие встроенных батарей: нет
    • Поддержка подключения внешних АБ: да
    • Тип АБ: герметичные, необслуживаемые, свинцово-кислотные
    • Номинальное напряжение АБ, В: 192
    • Номинальный ток заряда встроенного ЗУ, А: от 1 до 4 (шаг настройки – 0,5 А)
    • Функционал управления АБ: калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
    • Холодный старт: да
    • Срок службы АБ, лет: до 7 (в зависимости от условий эксплуатации) Защита
    • Перегрузка по выходу: электронная защита с автовосстановлением
    • Короткое замыкание: электронная защита с автовосстановлением
    • Перегрев: электронная защита с автовосстановлением
    • Защита от импульсных перенапряжений: варистор (2 кВ, 1/50 мкс)
    • Защита от высокочастотных помех: 100 кГц - 30 МГц
    • Защита от «глубокого» разряда батарей: да
    • Защита от аварии в ИБП: электронная аварийная защита
    • Встроенный автоматический байпас: да Панель управления и интерфейсы
    • ЖК-дисплей: отображение рабочего состояния системы и основных входных и выходных параметров
    • Светодиодная индикация: состояние, сеть, байпас, инвертор, батарея
    • Функциональные клавиши: управление отображаемым на ЖК-дисплее меню, настройка ИБП
    • Звуковой сигнал: автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП
    • RS-232: опция (требуется установка карты мониторинга)
    • mini-USB: опция (требуется установка карты мониторинга)
    • USB: опция (требуется установка карты мониторинга)
    • Ethernet: опция (требуется установка карты мониторинга)
    • RS-485: опция (требуется установка карты мониторинга)
    • «Сухие» контакты: опция (требуется установка карты мониторинга)
    • EPO: разъемный клеммник под винт, сечение провода: 0,08-1,2 мм.кв. Подключение
    • Входная сеть: клеммное подключение (L, N, PE)
    • Нагрузка (выходные разъёмы): клеммное подключение (L, N, PE) Надежность и эксплуатационные характеристики
    • Установка: в помещении
    • Диапазон рабочей температуры, °С: от +5 до +40
    • Диапазон температуры хранения, °С: от -40 до +40
    • Тип охлаждения: принудительное (встроенный вентилятор с регулировкой скорости вращения)
    • Относительная влажность, %: от 0 до 80 (без конденсата)
    • Рабочая высота, м: до 3000 м над уровнем моря
    • Степень защиты от пыли и влаги: IP20
    • Срок службы, лет: не менее 10
    • Наработка на отказ, ч: не менее 70000
    • Гарантийный срок, мес: 24 Механические характеристики
    • Габаритные размеры ВхШхГ (без упаковки), мм: 438x250x572
    • Масса, кг: 18
    • Цвет корпуса: серый
