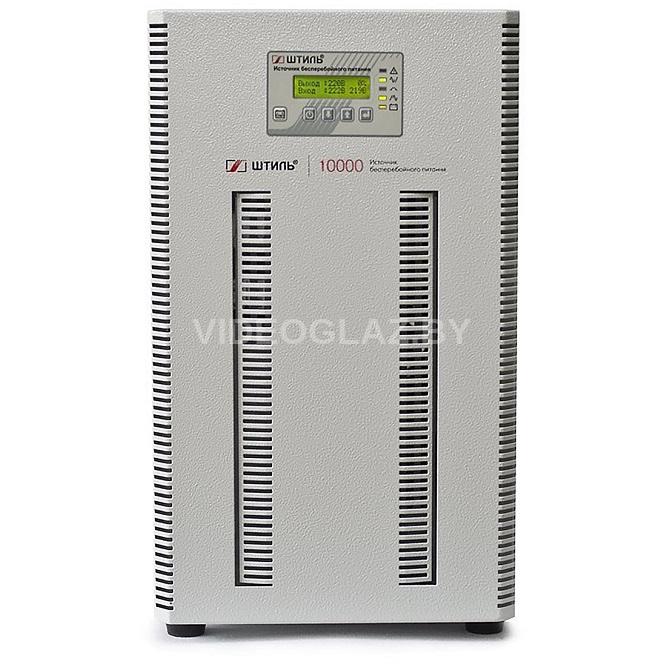

Штиль ST1110L

Код: 1267484
Розн. цена: 7706 бел. руб.
Официальная
гарантия
Бесплатная доставка
от 1000 руб.
Товар
сертифицирован
в 1 клик
Описание

Описание Штиль ST1110L

Онлайн ИБП Штиль ST 1110 L используются для обеспечения бесперебойной работы и индивидуальной/групповой защиты от нестабильного сетевого напряжения однофазных электроприборов суммарной мощностью 10 кВА /8 кВт, например:

  • газовых и водонагревательных котлов и вспомогательного оборудования;
  • аудиооборудования и видеотехники;
  • серверных комнат и небольших дата-центров;
  • сетевого оборудования;
  • охранной и аварийной сигнализации;
  • систем видеонаблюдения. Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель ST1110L отлично функционирует в связке с дизельгенераторными установками. ST1110L – это ИБП топологии онлайн с высокочастотным двойным преобразованием электроэнергии, благодаря которому устройство позволяет:
  • стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода в автономный режим
  • моментально и безразрывно переключать питание нагрузки на АКБ при пропадании сетевого напряжения
  • питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%). Устройство охлаждается с помощью двух малошумных вентиляторов с интеллектуальным принципом работы. Установка и подключение ИБП имеет напольное исполнение (tower). Его можно установить на любой ровной горизонтальной поверхности. Для подключения нагрузки и обеспечения электропитания используются клеммные колодки, которые располагаются в закрытом отсеке на задней панели устройства. Автономная работа Для обеспечения автономной работы нагрузки ST1110L имеет встроенное зарядное устройство (ток 4 А) и разъем для подключения внешних батарей. Рекомендуемое максимальное значение ёмкости внешних батарей составляет 80 Ач, что обеспечит автономную работу в течение 1 часа при 100% нагрузке. Установка АКБ осуществляется в специальные батарейные модули или стеллажи. Панель управления Контроль и настройка основных рабочих параметров ИБП выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов: «Состояние» – оповещает о режиме работы устройства; «Сеть» – оповещает о состоянии сети; «Байпас» – оповещает о переходе на байпас/ЭКО-режим; «Инвертор» – оповещает о работе инвертора; «Батарея» – показывает состояние батарей. Информация на ЖК-дисплее:
  • значение входного и выходного напряжения;
  • процент загрузки ИБП;
  • значение напряжения батарей и их состояние;
  • активная и полная мощность нагрузки;
  • аварии с указанием их причин. Защита ST1110L обладает современной системой защиты от:
  • перегрузки и короткого замыкания;
  • внутреннего перегрева;
  • высокочастотных сетевых помех и импульсных перенапряжений;
  • переходных процессов при коммутации и нелинейных искажений;
  • «глубокого» разряда батарей. Поддерживается автоматический перезапуск ИБП после устранения причины аварии. Электронный байпас служит для автоматического переключения электропитания нагрузки на сеть при выходе ИБП из строя или его перегрузке. Средства мониторинга Для осуществления локального/удаленного мониторинга работы ИБП ST1110L необходимо установить несколько плат расширения, которые могут содержать следующие интерфейсы:
  • RS-232 (протокол Megatec);
  • RS-485 (протоколы Modbus RTU/Штиль);
  • USB и mini-USB;
  • Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
  • «сухие» контакты. Контроль и отслеживание работы источника питания с установленной платой можно выполнять через веб-браузер или специальное ПО Shtyl Device Manager (SDM). Платы расширения не входят в комплект поставки, они приобретаются отдельно. Комплектация:
    1. ИБП переменного тока ST1110L - 1 шт.
    2. Руководство по эксплуатации - 1 шт.
    3. Упаковка - 1 шт.
    4. Гарантийный талон - 1 шт.

    Технические характеристики Штиль ST1110L

      Общие
    • Полная мощность, кВА: 10
    • Активная мощность, кВт: 8
    • Форм-фактор: напольный
    • Топология: on-line (с двойным преобразованием)
    • Режимы работы: on-line, автономный, ECO
    • Страна производитель: Россия Входные характеристики
    • Тип входной сети: однофазная трехпроводная (L, N, PE)
    • Совместимость с генератором: да
    • Номинальное входное напряжение, В: 220
    • Рабочий диапазон входного напряжения, В: 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
    • Предельный диапазон входного напряжения, В: 90-295
    • Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, %: +5, +10, +15, +20, +25 (значение по умолчанию: +20)
    • Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, %: -5, -10, -15, -20, -25 (значение по умолчанию: -20)
    • Номинальная входная частота, Гц: 50
    • Допустимый диапазон входной частоты, Гц: 43-57
    • Входной коэффициент мощности: 0,99
    • Максимальный входной ток, А: 55
    • Плавный пуск: да Выходные характеристики
    • Тип выходного напряжения: однофазное
    • Номинальное выходное напряжение, В: 220
    • Диапазон настройки выходного напряжения, В: 220-240
    • Точность стабилизации выходного напряжения, %: ±2
    • Форма выходного напряжения: чистая синусоида
    • Выходной коэффициент мощности: 0,8
    • Номинальная выходная частота, Гц при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50/60
    • Точность стабилизации выходной частоты, %: ±0,1
    • Максимальный выходной ток, А: 45
    • Коэффициент нелинейных искажений выходного напряжения, %: <2 при линейной нагрузке, <4 при нелинейной нагрузке
    • Крест-фактор: 3:1
    • Перегрузочная способность (при работе в режиме on-line или от батарей): 105-130% – в течение 600 с, 130-150% – в течение 60 с, более 150% – в течение 1 с (с последующим переключением на байпас)
    • КПД в режиме on-line, %: 95
    • КПД при работе через байпас или в режиме ECO, %: 99
    • КПД в автономном режиме, %: 94
    • Время переключения в автономный режим из режима on-line, мс: 0
    • Время переключения в автономный режим из режима ECO, мс: 5 Аккумуляторные батареи (АБ)
    • Наличие встроенных батарей: нет
    • Поддержка подключения внешних АБ: да
    • Тип АБ: герметичные, необслуживаемые, свинцово-кислотные
    • Номинальное напряжение АБ, В: 192
    • Номинальный ток заряда встроенного ЗУ, А: от 1 до 4 (шаг настройки – 0,5 А)
    • Функционал управления АБ: калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
    • Холодный старт: да
    • Срок службы АБ, лет: до 7 (в зависимости от условий эксплуатации) Защита
    • Перегрузка по выходу: электронная защита с автовосстановлением
    • Короткое замыкание: электронная защита с автовосстановлением
    • Перегрев: электронная защита с автовосстановлением
    • Защита от импульсных перенапряжений: варистор (2 кВ, 1/50 мкс)
    • Защита от высокочастотных помех: 100 кГц - 30 МГц
    • Защита от «глубокого» разряда батарей: да
    • Защита от аварии в ИБП: электронная аварийная защита
    • Встроенный автоматический байпас: да Панель управления и интерфейсы
    • ЖК-дисплей: отображение рабочего состояния системы и основных входных и выходных параметров
    • Светодиодная индикация: состояние, сеть, байпас, инвертор, батарея
    • Функциональные клавиши: управление отображаемым на ЖК-дисплее меню, настройка ИБП
    • Звуковой сигнал: автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП
    • RS-232: опция (требуется установка карты мониторинга)
    • mini-USB: опция (требуется установка карты мониторинга)
    • USB: опция (требуется установка карты мониторинга)
    • Ethernet: опция (требуется установка карты мониторинга)
    • RS-485: опция (требуется установка карты мониторинга)
    • «Сухие» контакты: опция (требуется установка карты мониторинга)
    • EPO: разъемный клеммник под винт, сечение провода: 0,08-1,2 мм.кв.
    • Подключение: Входная сеть
    • клеммное подключение (L, N, PE): Нагрузка (выходные разъёмы)
    • клеммное подключение (L, N, PE): Надежность и эксплуатационные характеристики
    • Установка: в помещении
    • Диапазон рабочей температуры, °С: от +5 до +40
    • Диапазон температуры хранения, °С: от -40 до +40
    • Тип охлаждения: принудительное (встроенный вентилятор с регулировкой скорости вращения)
    • Относительная влажность, %: от 0 до 80 (без конденсата)
    • Рабочая высота, м: до 3000 м над уровнем моря
    • Степень защиты от пыли и влаги: IP20
    • Срок службы, лет: не менее 10
    • Наработка на отказ, ч: не менее 70000
    • Гарантийный срок, мес: 24 Механические характеристики
    • Габаритные размеры ВхШхГ (без упаковки), мм: 438x250x572
    • Масса, кг: 18
    • Цвет корпуса: серый
