WRline WR-UTP-4P-C5E-L-PVC-GY

Описание WRline WR-UTP-4P-C5E-L-PVC-GY

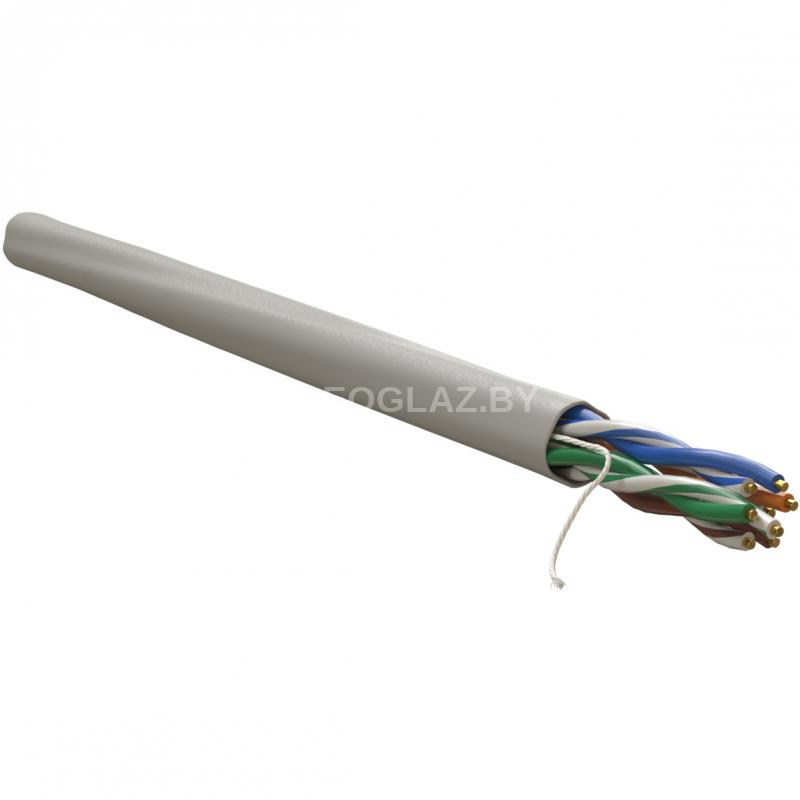

WRline WR-UTP-4P-C5E-L-PVC-GY Кабель витая пара, неэкранированная U/UTP, категория 5e, 4 пары (0,48 мм), одножильный, внутренний, PVC нг(А)-LS, серый, 305 м

Четырехпарный кабель WRline категории 5е (серый) с проводником диаметром 0,48 мм предназначен для использования в системах передачи данных, в том числе структурированных кабельных сетях, информационной структуре предприятий, а также для конечного подключения клиентских устройств. Обеспечивает высокую скорость до 1 Гбит/c. Витые пары выполнены из качественной цельнотянутой меди, оболочка ПВХ в исполнении нг(А)-LS не распространяет горение и имеет пониженное дымовыделение.

Кабели связи симметричные парной скрутки, категория 5e

Область применения и основные данные

Кабели связи симметричные парной скрутки (витая пара) категории 5е торговой марки WRline (далее — кабель, кабели) предназначены для обеспечения передачи цифровых сигналов в диапазоне частот от 1 до 100 МГц при рабочем напряжении не более 50 В переменного тока и не более 75 В постоянного тока.

В зависимости от материала оболочки кабели применяются для одиночной или групповой прокладки внутри или вне помещений. Кабели с универсальной оболочкой применяются как внутри, так и вне помещений.

Кабели применяются в структурированных кабельных системах (локальных компьютерных сетях) и сетях широкополосного доступа (ШПД).

Кабели полностью соответствует требованиям стандартов ГОСТ Р 53246-2008, ANSI/TIA-568.2-D и ISO/IEC 11801 для приложений класса D (100 МГц), а также требованиям ГОСТ Р 54429-2011.

По исполнению в части показателей пожарной безопасности кабели соответствуют Федеральному закону № 123-ФЗ «Технический регламент о требованиях пожарной безопасности».

Кабели соответствуют требованиям технического регламента ТР ЕАЭС 037/2016.

Партномер (артикул) Марка (тип) Число пар Тип жил Условия эксплуатации Цвет оболочки Длина кабеля, м WR-UTP-4P-C5E-L-PVC-GY

WR-UTP-4P-C5E-LSZH-GY	U/UTP LSZH	4	однопроволочные	внутри помещений	серый	305
WR-UTP-4P-C5E-PVC-GY	U/UTP PVC	4	однопроволочные	внутри помещений	серый	305
WR-UTP-4P-C5E-L-LSZH-GY	U/UTP LSZH	4	однопроволочные	внутри помещений	серый	305
U/UTP PVC	4	однопроволочные	внутри помещений	серый	305
WR-UTP-4P-C5E-PE-BK	U/UTP PE	4	однопроволочные	вне помещений	черный	305
WR-FTP-4P-C5E-LSZH-GY	F/UTP LSZH	4	однопроволочные	внутри помещений	серый	305
WR-FTP-4P-C5E-PVC-GY	F/UTP PVC	4	однопроволочные	внутри помещений	серый	305
WR-FTP-4P-C5E-PE-BK	F/UTP PE	4	однопроволочные	вне помещений	черный	305



Конструкция кабелей соответствует требованиям стандарта ГОСТ Р 54429-2011:

• U/UTP — кабели неэкранированные, состоящие из изолированных медных однопроволочных токопроводящих жил, свитых в пары
• F/UTP — кабели экранированные, состоящие из изолированных медных однопроволочных токопроводящих жил, свитых в пары, с общим экраном из алюминиевой фольги (алюминизированной металлополимерной ленты)

Цветовая маркировка изоляции токопроводящих жил:

Используемые материалы оболочки кабелей:

• PVC — поливинилхлоридный пластикат пониженной пожарной опасности (нг(A)-LS);
• LSZH — термопластичная композиция с пониженным дымо- и газовыделением, не выделяющая коррозионно-активные продукты при горении, не содержащая галогенов (нг(A)-HF);
• PE — светостабилизированный полиэтилен высокой плотности (HDPE).

Исполнения кабелей по условиям использования/прокладки:

• для прокладки внутри помещений;
• для прокладки вне помещений;
• для прокладки внутри и вне* помещений. (* При условии защиты от прямого воздействия солнечных лучей.

Технические характеристики WRline WR-UTP-4P-C5E-L-PVC-GY

Категория (TIA/EIA)	5e
Конструкция кабеля	U/UTP
Количество пар	4
Внешний диаметр (мм)	4.9
Наличие экрана	неэкранированный
Тип	WR-UTP
Предельное отклонение по внешнему диаметру	0,4 мм
Наличие разделителя	Нет
Длина кабеля в упаковке (м)	305
Огнестойкость	Нет
Конструкция проводников	однопроволочная (solid)
Материал проводников	медь электролитическая отожженная (BC)
Номинальный диаметр проводника	0,48 мм
Диаметр проводника в изоляции (мм)	0.86
Калибр AWG	24 AWG
Предельное отклонение по диаметру проводника в изоляции	0,05 мм
Внешняя оболочка	PVC
Материал внешней оболочки	PVC LS (малодымный поливинилхлорид)
Наличие рипкорда	Да
Толщина оболочки (мм)	0.5
Объем	0.245
Высота упаковки (мм)	200
Ширина упаковки (мм)	350
Глубина упаковки (мм)	350
Вес, кг	10.07
